Preis aufgebauter Combiner: 65€ plus Versand > Ein Splitter wird benötigt, um ein Signal auf zwei Verbraucher aufzuteilen, ohne dass die Verbraucher sich gegenseitig beeinflussen. Genauso kann der Splitter als Combiner eingesetzt werden, um zwei Signale rückwirkungsarm zusammen zu führen.
Wenn die Zusammenschaltung zweier KSG1300 Module beabsichtigt ist, benötigt man zusätzlich zwei Baluns 50 Ω zu 50 Ω, die zwischen den symmetrischen Ausgängen der Module und den Eingängen des Combiners zu schalten sind. Diese Balune können mit RG188 oder RG174 Koaxialleitungen auf einen Kern hergestellt werden oder besser mit zwei Leitungen AWG18 PTFE isoliert. Bausätze sind im "shop" vorhanden. Für die Zusammenschaltung handelsüblicher 400 Watt-Endstufen sind diese Baluns nicht erforderlich.

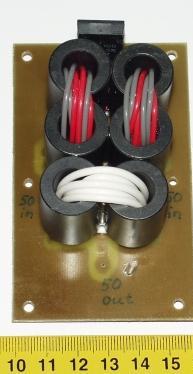

Der Bausatz enthält:
- Leiterplatte 60 mm x 100 mm, bestückungsfertig
- 6 Ferrithülsen 20,5 mm x 11,5 mm x 29 mm, zum sixpack verklebt
- Ausgleichswiderstand 100 Ω, 100 Watt, induktionsarm
- 510 mm Koaxialkabel 25 Ω, PTFE isoliert, versilberte Litze
- je 80 cm AWG18 PTFE isoliert, versilberte Litze
- Bauanleitung mit vielen Bildern
