Preis aufgebauter Splitter: 45€ plus Versand

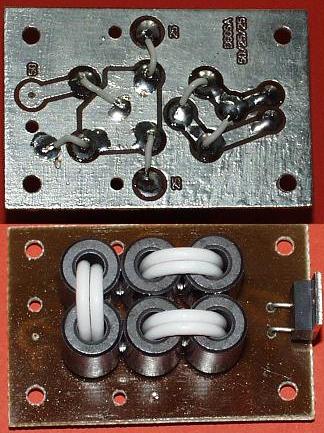

Ein Splitter wird benötigt, um ein Signal auf zwei Verbraucher aufzuteilen, ohne dass die Verbraucher sich gegenseitig beeinflussen. Dieser Splitter wurde entworfen für die Zusammenschaltung zweier KSG1300 Module. Da diese Module eine Eingangsimpedanz von 25 Ω symmetrisch haben, muss der Splitter über zwei 25 Ω Ausgänge verfügen.
Wegen der symmetrischen Eingänge sind zwischen diesen Eingängen und den Ausgängen des Splitters Balune 25 Ω zu 25 Ω zu schalten.
Der Bausatz enthält:
- Leiterplatte 40 mm x 60 mm, bestückungsfertig
- 6 Ferrithülsen 12 mm x 5,6 mm x 20 mm, zum sixpack verklebt
- Ausgleichswiderstand 12 Ω, 20 Watt, induktionsarm
- 450 mm Koaxialkabel 25 Ω PTFE isoliert, versilberte Litze
- Bauanleitung mit vielen Bildern
