nix ECOFLEX 10 von SSB-Electronic GmbH gibt es seit 2000, ECOFLEX 15 seit 2001. Es ist in der Dämpfung fast so gut wie AIRCOM PLUS, aber man kann es um die Hand wickeln! Das macht seine Eignung für Drehantennen aus. Qualitätsstecker sind verfügbar, der Preis von ECOFLEX 10 liegt unter AIRCOM PLUS. ECOFLEX 15 hat noch bessere Dämpfung, ist aber teurer und dicker. Präzise Herstellung der ECOFLEX-Kabel zur Vermeidung von periodischen Störungen (diese sind Ursache für schlechtes Übertragungsverhalten bei bestimmten Frequenzen).
nix Der minimale Biegeradius von ECOFLEX 10 ist nur 4 cm. Auch das Gewicht ist sehr niedrig, nur 13 Kg für 100 m Kabel. Besondere Aufmerksamkeit sollte auch den Steckern gewidmet werden. Es gibt sie für N, BNC und PL. Sie sind fast identisch mit den Steckern von AIRCOM. Der Stift ist so ausgeführt, daß die Litze leicht einzuführen ist. Das Lötloch soll größer sein. Meine Erfahrung: Die Stecker lassen sich leicht verlöten. Unbedingt das Merkblatt von SSB-electronic GmbH verlangen. Habe selbst die Stecker vorher stets fehlerhaft montiert. Es lassen sich Rückdämpfungswerte um 25 dB und mehr bei korrektem Aufbau erreichen. Einsatzbereich der Kabel bis 4 GHz.

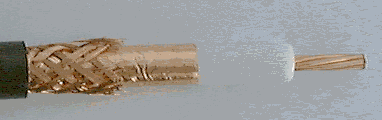

Innenleiter Cu blank, Litze 7 x 1 d.h. Durchmesser 2,85 mm Dämpfung bei dB Last Watt

Dielektrikum

 LLC PE, Durchmesser 7,25 mm 5 MHz 0,8
Außenleiter Cu-Folie, PE-beschichtet, 100 % Bedeckung 10 MHz 1,2 3900
Cu-Geflecht mit 72 % Bedeckung 100 MHz 4,0 1200
Außenmantel PVC mit Durchmesser 10,2 mm 144 MHz 4,9
Impedanz 50 Ohm 300 MHz 7,3 680
Kapazität Per Meter 77 pF 432 MHz 8,9
Verkürzungsfaktor 0,86 800 MHz 12,5
Schirmmaß Bei 1 GHz 85 dB 1000 MHz 14,2 350
Gleichstromwiderstand Pro Km: Innenleiter 3,2Ohm 1296 MHz 16,5
Außenleiter 8,4 Ohm 2320 MHz 23,1 200
HF-Spitzenspannung 1000 Volt 3000 MHz 27,0
alle Angaben: ECOFLEX 10 4000 MHz 32,2 150
