Ein Bandpaßfilter für das 2-m-Band

In meinem Sender erfüllt eine einfache Filterschaltung den Zweck, unerwünschte Nebenaussendungen zu unterdrücken und Außerband-Störsignale von meinem Empfängereingang fernzuhalten. Zwei Dinge sollen betrachtet werden: Der Verlauf von s11 als Indikator für die Anpassung und s21 als Qualitätsmerkmal für die Filterwirkung. Zunächst die Schaltung, die Werte gibt der SGS-Rechner mit folgender Eingabe aus: RG=RL=50 Bandbreite=41000 Frequenz=145.
Zwei "SGS" in Reihe sehen dann so aus, wie links im Bild gezeigt.

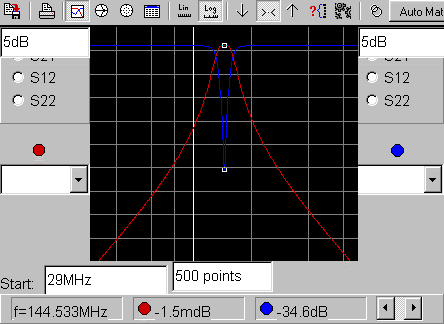

Diese Schaltung habe ich sowohl im Weißblechkasten, als auch als Platinenlösung aufgebaut. Wichtig ist nur, daß keine Verkopplung über Erdströme, kapazitive und induktive Kopplung zugelassen werden. Das macht Polstellen, Anstieg der Durchlaßkurve bei höheren Frequenzen und sonstige "Dreckeffekte". Nachstehendes Bild zeigt den Verlauf von s21 (Durchlaßbereich, rot) und s11 (Anpassung, blau).

• Die Anpassung s11 ist besser als -20 dB von 141 MHz bis 149 MHz.
• Die Dämpfung s21 beträgt
• bei 72,5 MHz bzw. 290 MHz -36 dB,
• bei 48,3 MHz bzw. 435 MHz -48 dB,
• bei 29,0 MHz bzw. 725 MHz -62 dB.

Das sind theoretische Werte, sozusagen das Ziel aller Mühen, die tatsächlichen Werte hängen vom Aufbau, von den Bauelementen und vom Abgleich ab. Kondensatoren werden exakt ausgemessen, Spulen, so gut es geht. Auf dem Küchentisch sind brauchbare Ergebnisse zu erreichen, aber erst am Meßplatz kitzelt man die wahren Möglichkeiten heraus...
