Spaß mit dem Tornisterempfänger Berta (CQDL 6/2000, Seite 442)
Wenn ich eine Amateurzeitschrift lese, so bleibt mein Blick stets an Schaltungen hängen, die mit LC-Filterschaltungen ausgestattet sind. So machte ich mir die Mühe nachzuprüfen, ob der Tschebyscheff-Bandpass 2,450-3,050 MHz auch diese Werte einhält. Er ist ein wenig zu breit geraten. Es ist leicht möglich, einen Bandpaß zu entwerfen, der folgende (theoretische) Werte aufweist:

• -3 dB-Bandbreite von 2.4 MHz bis 3.1 MHz
• -60 dB-Bandbreite von 0,9 MHz bis 8,1 MHz
• max. Welligkeit im Durchlaßbereich (s21) <0,2 dB
• Anpassung im Durchlaßbereich (s11) besser -20 dB
• Abschluß jeweils mit 470 Ω.

Ich gehe davon aus, daß beim Einsatz von hochwertigen Bauelementen und HF-gerechtem Aufbau die praktischen Ergebnisse nicht wesentlich abweichen werden.

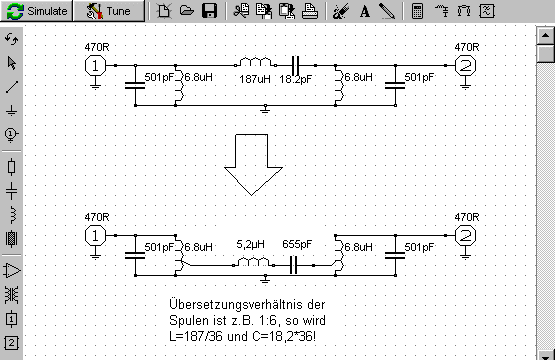

Hier ist der Schaltungsvorschlag , der diese gewünschten Werte liefern kann.
Der Abschluß des Filters mit 470 Ω sollte jedoch nicht durch ohmsche Widerstände erfolgen, denen dann ja noch der Generator- und der Lastwiderstand aus der Sicht des Filters parallelliegen. Immerhin tritt zwischen dem Generatorwiderstand, der beim BF981 sicher wesentlich über 470 Ω liegen dürfte und dem 470 Ω Widerstand eine Spannungsteilung auf. Das bedeutet Verstärkungsverlust. Auch der Eingangswiderstand des "Berta" ist kaum zu vernachlässigen. Aber vielleicht bewirkt der "Einbau der Verluste", daß das Audion des "Berta" nicht überfahren wird, wer weiß? Ein -6dB-Dämpfungsglied für 470 Ω ist eine gute Empfehlung für den beidseitigen Abschluß des Filters.

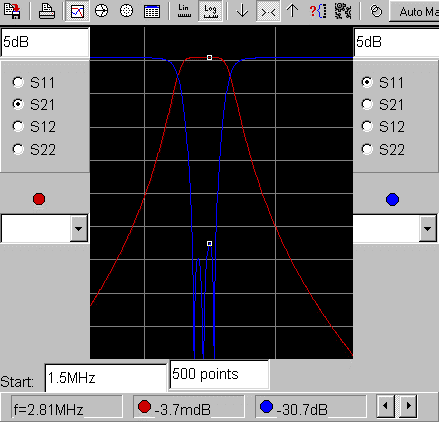

Nachstehendes Bild zeigt den Verlauf von s21 (Durchlaßbereich, rot) und s11 (Anpassung, blau).
