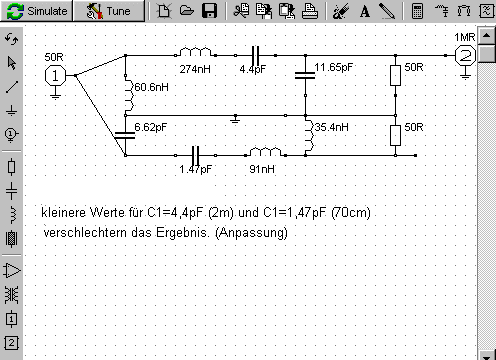

Der Trick ist hier, daß die Trennfrequenz so gewählt wird, daß sie geometrisch
genau zwischen den beiden Mittenfrequenzen liegt. Der durch die Parallelschaltung am Eingang der
Weiche entstehende Schwingkreis aus 61 nH und 6,6 pF hat die Trennfrequenz als Resonanzfrequenz.

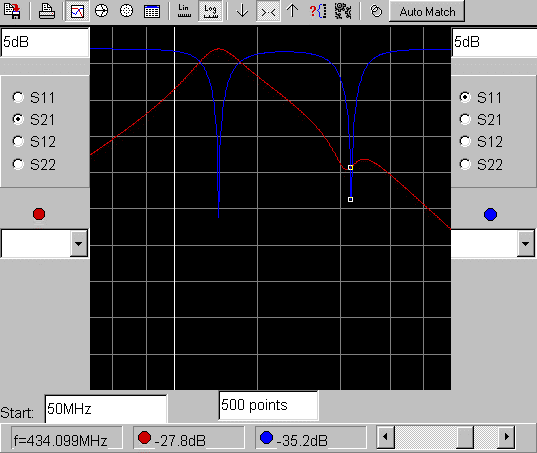

Es werden zufriedenstellende
Ergebnisse
erreicht, die Trennung beträgt aber nur -28 dB, was für einige
Anwendungen jedoch reichen wird.
